【东风天龙后双桥勾臂垃圾车主要技术参数】 | |||
产品名称 | 程力威牌CLW5259ZXXD5型车厢可卸式垃圾车 | 产品型号 | 程力威牌CLW5259ZXXD5型车厢可卸式垃圾车 |
总质量(Kg) | 25000 | 额定载质量(Kg) | 13465,13400 |
整备质量(Kg) | 11405 | 外形尺寸(mm) | 8380x2500x3160 |
驾驶室准乘人数 |
|
货厢尺寸(mm) | xx |
轴距(mm) | 4350+1350,5350+1350,5700+1350,3800+1350 | **车速(Km/h) | 90 |
配置 | 1,随底盘选装驾驶室。2,侧,后防护装置材料:Q23**碳钢,焊接,后防护断面尺寸(宽×高)(mm)50×150,离地高460mm。3,安装具有卫星定位功能的行驶记录仪,ABS生产厂家:东科克诺尔商用车制动系统(十堰)有限公司;型号:3631010-C2000。4,车辆颜色可选,文字喷涂位置可变化。5,仅采用轴距为(mm)4350+1350的底盘。发动机油耗对应关系(L/100km):35.9(ISD270 50),35.4(ISD245 50)。 | ||
【底盘技术参数】 | |||
底盘型号 | DFL1250A13 | 燃料种类 | 柴油 |
轮胎规格 | 11.00-20 18PR,11.00R20 18PR,295/80R22.5 18PR,12.00R20 16PR | 轮胎数 | 10 |
排放标准 | GB3847-2005,GB17691-2005国Ⅴ | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
ISD245 50 ISD270 50 DDi75S350-50 DDi75S245-50 DDi75S292-50 |
东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风商用车有限公司 东风商用车有限公司 东风商用车有限公司 |
6700 6700 7530 7530 7530 |
180 198 257 180 215 |
【专用功能说明】 | |||
|
专用功能 |
东风天龙底盘,康明斯270马力,采用国内**设计,独特结构的后平衡装置能保证在钩箱与卸箱过程中起到**支撑作用,使整车具有更高的安全性和稳定性,该车结构简单,操作稳定方便,装卸效率高,机械化程度高,并使机构**为省力,拉臂钩具有自动锁紧功能,**保证拉臂车锁住厢体,垃圾厢在起吊和运输中不会脱落。 |
勾臂机械部分 |
车架机构件 |
所用高强结构钢,经过多道工艺焊接而成,在生产过程中有效的解决掉了应力集中、焊接变形等问题 |
|
副梁 |
采用整体剪折整条副梁无拼接有效保证其强度 |
||
支腿 |
使用高强度结构钢,保证其有效支撑力 |
||
液压油缸 |
伸缩油缸 |
数量:1支 |
所用油缸其密封件均采用原装进口,有效提高油缸整体质量及保证了其使用寿命 |
锁紧油缸 |
数量:2支 |
||
举升油缸 |
数量:2支 |
||
支腿油缸 |
数量:1支 |
||
液压系统 |
四联多路阀 |
数量1个,泸州 |
|
平衡阀 |
数量1个,泸州 |
||
限位阀 |
数量1个,泸州 |
||
液压锁 |
数量3个,泸州 |
||
液压油管 |
国产知名品牌-广州天河等 |
||
液压油泵 |
数量1个,意大利英特帕普或长源 |
||
取力器 |
数量1个,浙江嘉善(根据实物情况为准) |
||
电控系统 |
电磁阀 |
数量8个,上海 |
|
感应开关 |
数量1个,上海 |
||
**器 |
数量1套,美国(无线**) |
||
其他 |
防护装置 |
车辆两侧及后部安装防护栏;----活动式可拆卸式侧防护,材质:Q235B碳钢 |
|
灯具及标识 |
边灯:车辆单侧下沿安装侧标志灯,灯具线束进行密封、固定,不得外露; |
||
其他说明 |
随车配有中文版上装操作说明书 |
||
产品售价: |
37.5万 |

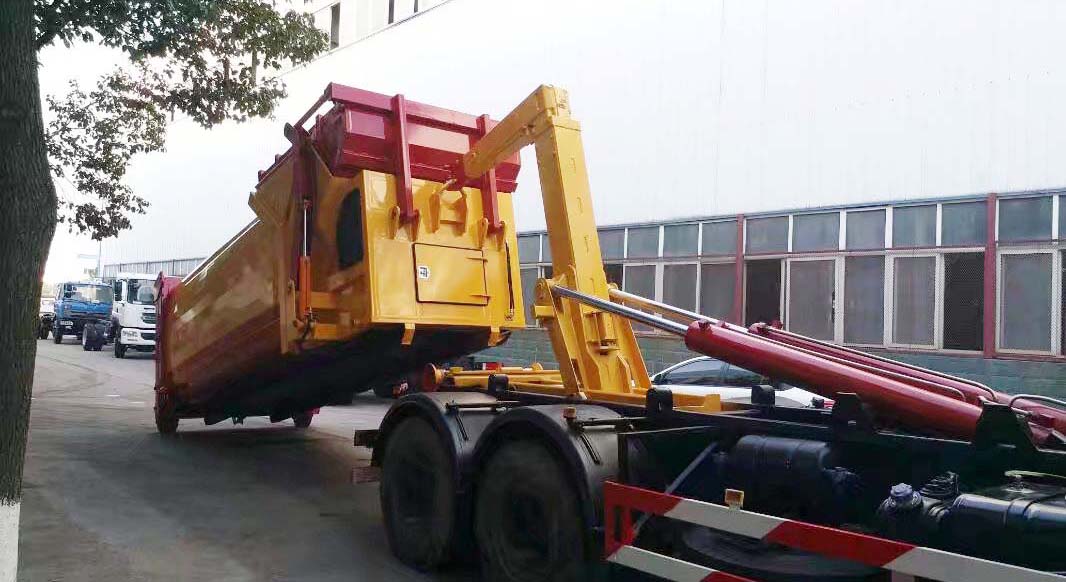

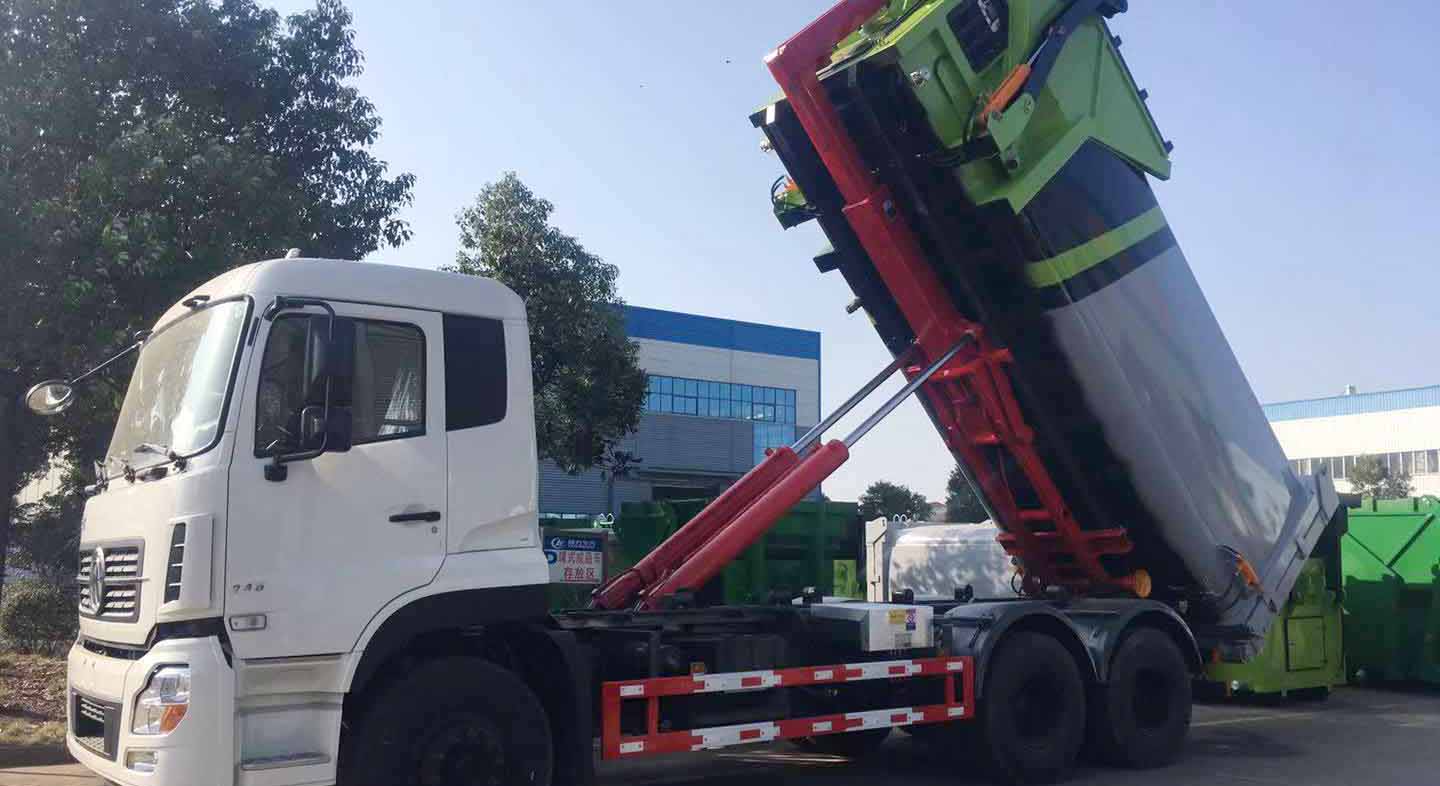

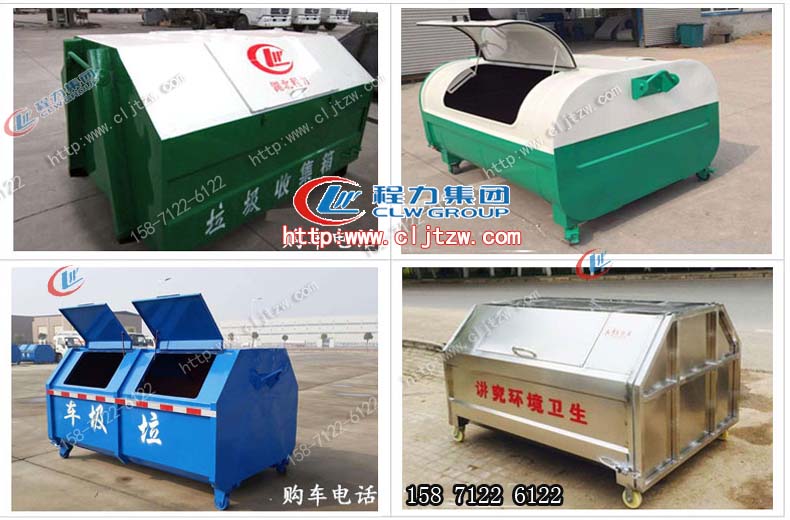

五新规东风天龙后双桥拉臂式垃圾车:拉臂为20-25T 伸缩套臂,国产知名品牌液压双缸(缸径Ø160)﹑四联电气**多路阀﹑国产高压泵,标配滚筒后支腿,遥控+手动操作,预留垃圾箱液压快接头接口,配20 -25立方散装多功能散装垃圾箱(液压翼展上盖﹑液压锁紧密封后门)或12-18立方联体压缩箱(移动垃圾站)。

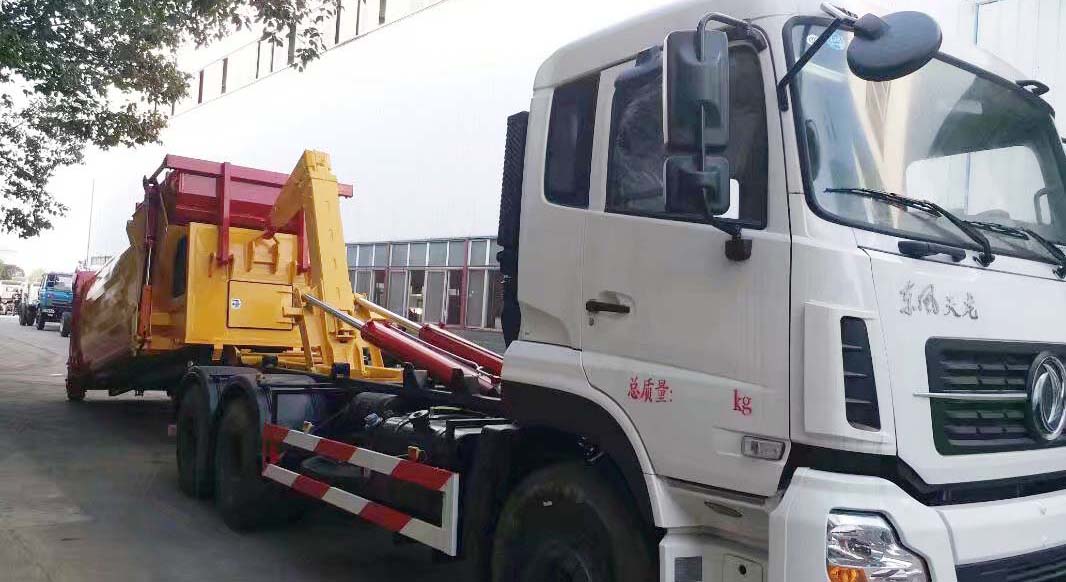

国五新规东风天龙后双桥拉臂式垃圾车:东风天龙豪华驾驶室,,300MM双层车架,轴距:4350+1300(mm),(全国联保)带中冷增压、方向助力、原装空调,断气刹,前桥7吨/双10吨后桥,11.00-20原厂钢丝胎,符合**规定的绿化环保标准!该车适用城市街道、乡镇、工厂等垃圾的收集和运输,可运载各种生活垃圾、工业垃圾、建筑垃圾等,全密封式垃圾车的货厢可防止二次污染,其主要特点是垃圾收集方式简便、高效、环保性好,整车利用效率高,此车带**免征公告,可免交**车辆购置税!

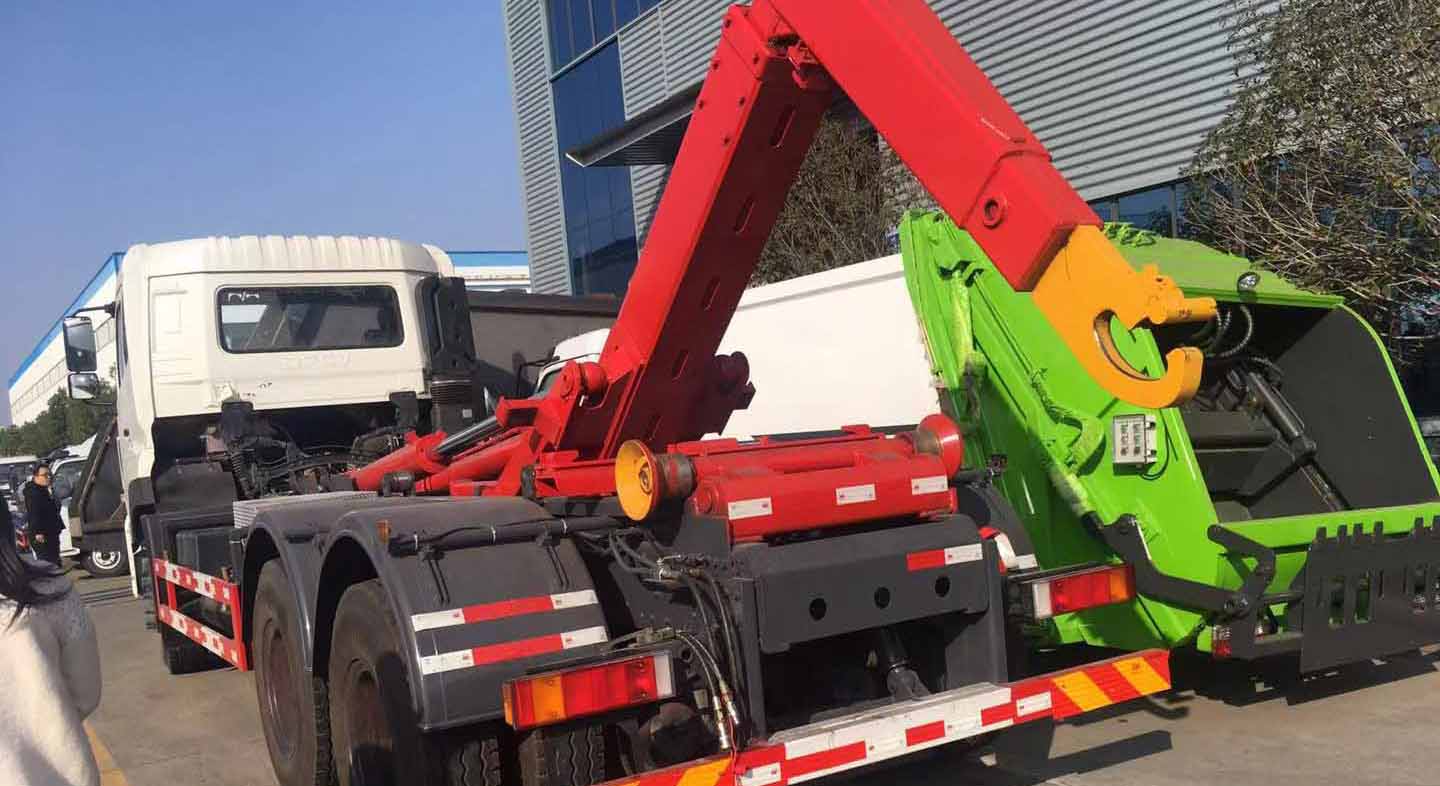

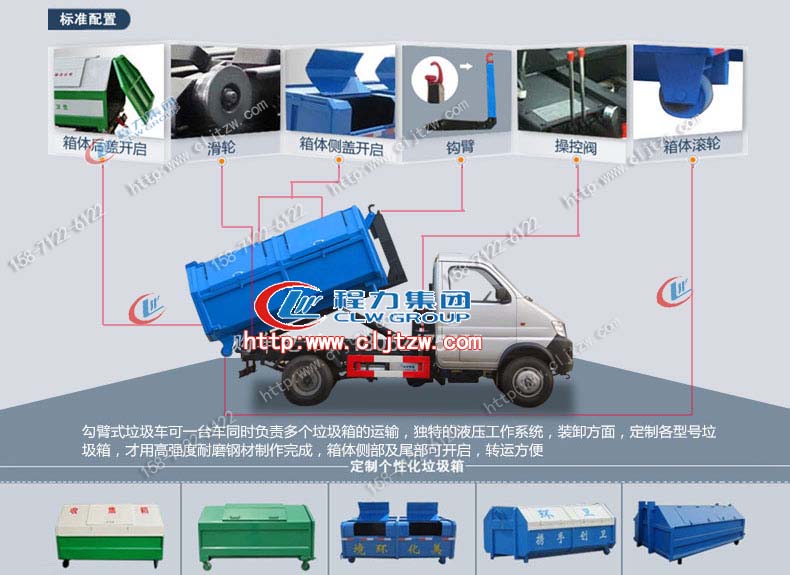

勾臂式垃圾车又称车厢可卸式垃圾车 ,勾臂式 拉臂车可一车配多个垃圾箱,转运效率高。底盘采用东风6*4 专用底盘。 拉臂上装系我公司采用国内外**技术倾力打造,车厢可卸式垃圾车相关配置说明:1.操控:遥控+手动,快捷方便,独有技术,行业**;2.油缸:我司特殊设计,国内知名工厂生产,全部采用进口密封件,性能稳定,质量可靠; 主油缸独有内置双向卸荷阀,行程末端有效降低系统压力,保护整个液压系统经久耐用;3.互锁保护:各动作关联互锁保护,防止误操作引起液压或机械故障,消除安全隐患;4.结构件系高强钢制造,承载力强,不易变形。
东风天龙后双桥拉臂车(车厢可卸式垃圾车)使用说明(注意事项),按拉臂车(车厢可卸式垃圾车) 工作流程介绍: 初始使用前请先阅读拉臂车**箱上的使用注意事项!请定期检查和加注各运动部位的润滑脂,保持润滑良好!请按以下步骤操作车辆!
1.操作拉臂车(钩箱﹑卸箱﹑卸料)前应先观察路况(路面是否坚实﹑是否左右高低不平﹑是否处于坡道上﹑后方是否断崖……?),若是则避免操作或正确指挥操作。
2.观察拉臂车气压**正常,倒车接近垃圾箱5-3M 前踩下离合踏板﹑摁下取力开关按钮﹑挂上低速区前进挡(1-4 档速度逐渐加快,只能用低速区前进挡取力,后不重述),松开离合踏板,使拉臂油泵运转工作。
3.顺时针旋松(打开)遥控器上方红色急停按钮,先按住“松开”按钮(亦可点动)使液压锁完全松开后放开“松开”按钮,接着按住“缩臂”按钮(大笔接近完全缩回时亦可点动)**大臂完全缩回,再按住“举升/卸箱”按钮,这时大臂开始向后翻转,若想加快,可以挂低速区的高前进档后加加油门(转速升高速度变快),当大臂翻转接近垃圾箱钩心时松开油门,采用点动“举升/卸箱”按钮的方式使大臂钩开口完全对准垃圾箱钩心,松开按钮,这时改挂倒档使大臂钩缓缓完全进入垃圾箱钩心。
4.拉上手刹,注意使用离合器(后不重述),再挂上前进档,按下(亦可点动)“支腿”按钮,使滚筒支腿完全打开撑实。
5.按住“下降/钩箱”按钮,加加油可较快将垃圾箱钩起,注意看住垃圾箱下导轨与拉臂后面导轮是否对正,若未对正请松开“下降/钩箱”按钮后将车辆缓缓前进使导轮将导轨正确导入拉臂,然后继续按住“下降/钩箱”按钮直**将垃圾箱完全钩(拉)上车,松开“下降/钩箱”按钮,按住“伸臂”按钮,使垃圾箱缓缓平移****前端后松开“伸臂”按钮,点动“锁紧”按钮,使箱体锁正确且牢牢锁住垃圾箱,**点动“收腿”按钮,使支腿完全收回。
